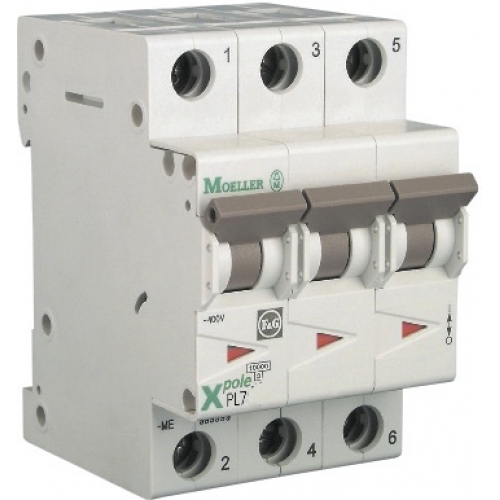

Автоматический выключатель PL7 3p 16A, х-ка C, 10кА Eaton | Moeller, 263409
Выключатель EATON pl7, автоматического действия. Обладает высокой отключающей способностью - 10кА. Длительное время способен проводить номинальный ток величиной в 16А. Установка выключателя происходит в электроустановках до 1000В. Тип мгновенного расцепления срабатывает от 5Ін до 10Ін.
Технические характеристики Eaton pl7
- Количество полюсов: 3
- Номинальный ток: 16А
- Характеристика срабатывания: С
- Отключающая способность: 10кА
- Работает в электроустановках до: 1000В
Автоматические выключатели Eaton PL7 pdf каталог
|
Производитель |
Германия |
|
Вид товара |
Автоматический выключатель |
|
Исполнение |
Модульное |
|
Количество полюсов |
3P |
|
Маркировка |
Автоматический выключатель Moeller PL7-C16/3
|
|
Максимальная отключающая способность |
10кА |
|
Тип защитной характеристики (характеристика отключения) |
С |
|
Степень защиты (соответствует DIN VDE 0100) |
IP 20, а при размещении его в распределительном корпусе до IР40 |
|
Сила тока |
50 Гц |
|
Номинальное напряжение |
230/400 V (AC), 48 V (DC) |
|
Номинальный ток |
16 А |
|
Сечение подключаемого провода |
1-25 мм2 |
|
Класс токоограничения |
3, высокое значение ограничивающей способности для протекающей через автомат энергии при коротком замыкании |
|
Нормативные документы |
IEC/EN 60898-2-2006 |
|
Монтаж |
на 35-милимметровую DIN-рейку |
|
Зажимы |
Болтовые/хомутные |
|
Срок службы при номинальных нагрузках |
10000 операций |
|
Срок службы (механической части) |
20000 операций |
|
Возможность дополнительного монтажа принадлежностей |
Есть |
|
Габаритные размеры (ШхВхГ) |
17,5 x 80 x 76,5 мм |
|
Масса одного модуля |
100 гр |
|
Условия эксплуатации |
УХЛ4 |
Постоянное ужесточение норм электробезопасности требует использования современных средств организации защиты, особенно это касается коммерческих и промышленных объектов. Автоматический выключатель 3 полюса – устройство, разработанное для трёхфазных линий, может питать и защищать: силовые цепи, электродвигатели, подъёмные механизмы, обогреватели, станки. Монтируется в распределительном щитке и может использоваться в качестве вводного аппарата, если это позволяет мощность. Автомат способен предотвратить повреждение проводки током перегрузки или КЗ.
Автоматический выключатель 16А использует для защиты два расцепителя:
- Электромагнитный – предотвращает повреждение проводки током КЗ, мгновенно реагирует;
- Тепловой – не допускает повреждение кабелей при протекании сверхтоков, срабатывает в течение некоторого времени.
Для увеличения прочности и износостойкости устройства, на каждом полюсе имеется дугогасительная камера.
Назначение и характеристики Eaton pl7
Данный аппарат относится к линейке выключателей с высокой отключающей способностью – которая обеспечивает противодействие токам до 10000 А. Номинальное напряжение не должно превышать 440 В при подключении по типу «звезда». Суммарная мощность подключённых потребителей ограничивается 18,2 кВт. При подключении нескольких однофазных линий, аппарат, определив проблему на одной из них, отключит все остальные, что следует учитывать при данной схеме подключения.
Автоматический выключатель 3 полюса имеет номинальный ток 16 А, которого вполне достаточно для питания большинства производственных и бытовых электроустройств. Характеристика отключения С указывает на возможность эксплуатации автомата в цепях со средними пусковыми нагрузками. При перегрузке в 5-10 раз, отключение питания осуществляется в течение 1-10 секунд.
Малогабаритный прибор имеет прочный пластиковый корпус. Спереди расположены рычаги коммутации и индикаторы состояния контактов. Клеммы, расположенные сверху и снизу, имеют специальные направляющие для надёжного присоединения жилы кабеля.
Особенности Eaton pl7:
- Возможность монтажа дополнительных устройств и приспособлений;
- Допускается блокирование автомата при помощи пломбы;
- Автоматический выключатель 16А имеет низкие мощностные потери;
- Возможно произвольное подключение питающих проводов;
- Подключение доступно гибкими проводниками или соединительной шиной.
Автор: МЕГА КАБЕЛЬ
Предельный ток короткого замыкания показывает максимальное значение тока, при котором автоматический выключатель выполнит свою защитную функцию и разомкнет контакты, обесточив и защитив тем самым проводку и подключенные к ней электроприборы.
