Як вибрати автоматичний вимикач для трифазної мережі 380 В за потужністю

Чому важливо правильно підбирати автоматичний вимикач для трифазної мережі

Трифазна мережа 380 В використовується для живлення потужного обладнання — електродвигунів, компресорів, насосів, верстатів, систем освітлення та розподільчих щитів. Неправильно підібраний автомат може:

• Вимикатися без причини через неправильно обраний номінал;
• Не спрацювати в аварійній ситуації, що призведе до перегріву кабелю, виходу з ладу обладнання або навіть пожежі;
• Скоротити термін служби електросистеми через постійні перевантаження.

Тому вибір автоматичного вимикача повинен ґрунтуватися не лише на загальній потужності споживачів, а й на характеристиках кабелю, умовах роботи та типі навантаження.

Покрокова інструкція з вибору автомата за потужністю

Крок 1. Визначення сумарної потужності навантаження

Перш за все, необхідно порахувати загальну потужність усіх електроприладів, що підключені до трифазної мережі.
Формула:
P = P1 + P2 + … + Pn
де P — сумарна потужність у ватах (Вт) або кіловатах (кВт).

Наприклад, якщо одночасно працюють двигун 5 кВт, насос 3 кВт та освітлення 2 кВт, то сумарна потужність складе:
5 + 3 + 2 = 10 кВт.

Крок 2. Розрахунок робочого струму

Для трифазної мережі 380 В робочий струм розраховується за формулою:
I = P / (√3 × U × cos φ)

де:

I — робочий струм (А),

P — сумарна потужність (Вт),

U — напруга мережі (380 В),

cos φ — коефіцієнт потужності (для більшості навантажень приймають 0,8–0,9).

Приклад:
Для навантаження 10 кВт і cos φ = 0,85:
I = 10000 / (1,732 × 380 × 0,85) ≈ 17,8 А.

Крок 3. Вибір номіналу автомата

Номінальний струм автомата підбирається із запасом 15–20 % від розрахункового.
У нашому прикладі:
17,8 А × 1,2 ≈ 21,4 А.

Найближче стандартне значення — автомат на 25 А.

Важливо: номінал автомата повинен узгоджуватися з допустимим струмом кабелю, щоб захищати і лінію, і обладнання.

Крок 4. Вибір кількості полюсів

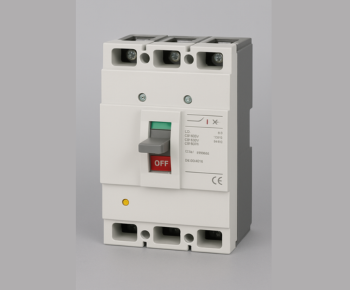

Для трифазної мережі 380 В завжди використовують триполюсні або чотириполюсні автоматичні вимикачі.

3 полюси — якщо потрібно захищати лише фази.

4 полюси — якщо необхідно додатково контролювати нульовий провід.

Крок 5. Вибір характеристик розчеплювача (тип кривої)

Автоматичні вимикачі поділяють на типи залежно від чутливості до перевантаження:

Тип C — стандартний варіант для більшості навантажень (електродвигуни, освітлення, побутові прилади).

Тип D — для обладнання з великими пусковими струмами (насоси, компресори, верстати).

Крок 6. Вибір відключаючої здатності

Відключаюча здатність показує, який струм короткого замикання може витримати автомат. Для промислових і виробничих об’єктів рекомендують брати автомати з відключаючою здатністю не менше 6–10 кА.

Крок 7. Вибір виробника та додаткових опцій

Якісний автоматичний вимикач від надійного бренду гарантує довговічність і безпеку. В інтернет-магазині vse-e.com представлені автомати таких виробників, як Schneider Electric, ABB, Eaton, Legrand, Hager, а також більш доступні рішення.

Додатково можна звернути увагу на:

• наявність індикаторів стану,
• можливість підключення додаткових модулів (наприклад, дистанційного керування),
• компактність і сумісність із щитовим обладнанням.

Додаткові рекомендації та поширені помилки при виборі

- Ігнорування перерізу кабелю.
  Автомат повинен відповідати не тільки потужності навантаження, але й допустимому струму кабелю. Якщо кабель      розрахований на 16 А, не можна ставити автомат на 32 А.

- Вибір автомата без запасу.
  Якщо підібрати номінал упритул до робочого струму, автомат буде часто відключатися навіть при невеликих             коливаннях навантаження.

- Неврахування пускових струмів.
  Для двигунів та компресорів варто підбирати автомати типу D, інакше вони будуть «вибивати» при кожному     запуску.

- Вибір невідомих брендів.
  Дешеві підробки можуть не спрацювати у критичній ситуації. Це загрожує виходом з ладу обладнання або навіть   пожежею.

Правильний вибір автоматичного вимикача для трифазної мережі 380 В за потужністю — це комплексне завдання, яке включає розрахунок робочого струму, підбір номіналу, перевірку відповідності кабелю, врахування типу навантаження та умов експлуатації.

В інтернет-магазині vse-e.com ви знайдете широкий асортимент автоматичних вимикачів для трифазних мереж від перевірених виробників. Наші консультанти допоможуть підібрати оптимальний варіант під конкретні умови вашого об’єкта.
