Промислова автоматика

Промислове силове обладнання

Силове обладнання – це електротехнічні пристрої, що використовуються під час приймання/подачі, обліку, а також при розподілі електричної енергії. Його головне завдання полягає у контролі над електрикою. Існує багато способів контролю та обліку. Усе залежать від потреб споживачів електричної енергії та вимог, які встановлені на підприємствах. Найбільш популярним методом є встановлення електролічильника. Дуже часто вдаються до встановлення інтелектуальних пристроїв, що відстежують надходження електрики та її розподіл.


Вимоги до силового обладнання

Обладнання цієї категорії має певні експлуатаційні вимоги, такі як:

  • можливість переносити високі навантаження;
  • миттєвої реакції на різні порушення;
  • підвищеної чутливості;
  • безпеки;
  • адаптації у різних мережах.

Силове обладнання – це електротехнічні пристрої, що використовуються під час приймання/подачі, обліку, а також при розподілі електричної енергії. Його головне завдання полягає у контролі над електрикою.

Типи силового обладнання

До цього обладнання відносять:

  • Вимикачі навантаження
  • Світлові індикатори фаз
  • Обмежувачі імпульсних перенапруг ОПС1 (УЗІП)
  • Вимикачі – роз'єднувачі
  • Електричні приводи
  • Аварійні контакти
  • Незалежні розчеплювачі
  • Автоматичні вимикачі
  • Ручні поворотні приводи
  • Додаткові контакти ДК
  • Панелі висувні
  • Лампи сигнальні ЛС
  • Розетки із заземленням

Вимикач навантаження – це комутаційний високовольтний апарат, який займає проміжне положення за рівнем комутаційних струмів між вимикачем і роз'єднувачем, який відключає як номінальний навантажувальний струм, так і надструм у разі аварії. Вимикачі навантаження розраховані на комутацію струму, але не розрив струму при короткому замиканні. Відключаються надструми у подібному вимикачі за рахунок спеціальних запобіжників. Вимикач навантаження монтують у розподільних пристроях та підстанціях (6-10 кВ).

Переваги вимикача навантаження:

  • Нескладний у виготовленні та застосуванні;
  • Не відрізняється дорожнечею порівняно з вимикачами іншого типу;
  • Можна відключати та включати номінальні струми навантаження;
  • Має недорогий захист від надструмів у вигляді різних запобіжників;
  • У цьому вимикачі є видимий розрив між контактами, внаслідок чого встановлення додаткового роз'єднувача необов'язкове.

Додаткові елементи вимикача. У вимикачі навантаження, як додаткові елементи, встановлюються ножі з ручним приводом для заземлення, соленоїд, що забезпечує дистанційне відключення, а також сигнальні контакти.

Світловий індикатор фаз визначає світлову індикацію наявності напруги у кожній фазі.

Обмежувач імпульсних перенапруг ОПС1 (УЗІП)

Захищає внутрішні розподільні ланцюги будівель громадського та житлового типів від грозових та імпульсних комутаційних перенапруг. Обмежувач виготовлений у вигляді модулів (ширина 18 мм), що встановлюються на монтажну рейку та має підставу – змінний функціональний модуль та контактну колодку. Змінний модуль у свою чергу складається з твердотільного варистора з цинку карбіду і механізму для контролю за "зносом" і варистора з "аварійним" запобіжником. Карбід цинку має властивість зниження сили опору в кілька тисяч разів у разі появи на висновках модуля напруги, що перевищує допустиму норму.

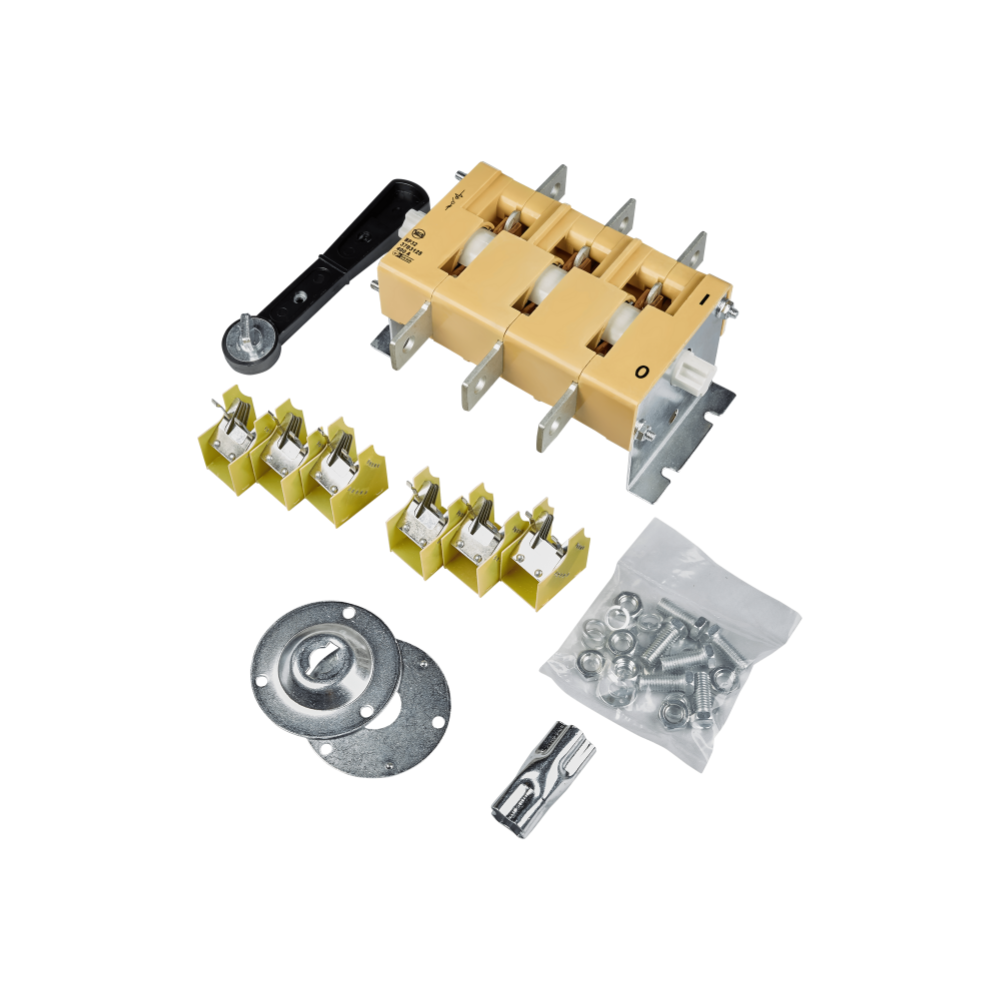

Вимикач – роз'єднувач

В цьому випадку контакти вимикача, які у дугогасительной камері, беруть він функції роз'єднувача. За рахунок надійної системи блокування, композитних ізоляторів та заземлювача з моторним приводом забезпечується безпека.

Аварійний контакт

Аварійний контакт АК сигналізує про спрацювання автоматичного вимикача:

  • надструмів (внаслідок коротких замикань або перевантажень),
  • розчіплювача незалежного,
  • розчіплювача мінімальної напруги
  • кнопки «ТЕСТ».

  Коли головні контакти повертаються в положення «Увімкнено», сигналізація відключається.

Незалежний розчіплювач дистанційно вимикає вимикач навантаження або автоматичний вимикач. Найчастіше незалежний розчіплювач застосовується під час проектування вентиляції. Відповідно до нормативів, вентиляція у разі пожежі має бути відключена, тому до вступного апарату щита вентиляції додатково встановлюють незалежний розчіплювач. Щити комплектуються автоматичними вимикачами. На введенні в щит встановлюються вимикачі навантаження. За допомогою незалежного розчіплювача та вимикається вступний апарат.

Автоматичний вимикач - комутаційний механічний апарат механічного типу, який включає та проводить струми при нормальному стані електроланцюжка.

Привід ручний поворотний

За рахунок цього забезпечується зусилля на контактах вимикача, сприяючи його комутації. До функцій механізму, що відповідає за передачу зусилля до контактних висновків безпосередньо від приводу, відносяться передача рухів на контакти та їх затримання у замкненому стані, а у разі відключення автомата – розмикання з необхідною швидкістю, що забезпечує ефективне гасіння дуги. Після чого відбувається фіксація контактів у стані розімкнутості. Залежно від дії приводу він буває ручний та електромеханічний. Ручний поворотний привід сприяє здійсненню переходу від важільного типу управління вимикачем до поворотного та має гарну індикацію положення.

Додатковий контакт ДК сигналізує про розташування силових контактів (увімкн. або вимкн.).

Висувна панель з переднім приєднанням за допомогою даної панелі комплектуються автоматичні вимикачі, які встановлюються в щитах управління, ввідно-розподільних пристроях та головних розподільних щитах. Вона сприяє моментальній заміні вимикачів та створенню видимого розриву при здійсненні профілактичної роботи на лінії.

Сигнальні лампи забезпечують світлову сигналізацію стану ланцюга. Вони визначають наявність напруги на вході в електрощитку, включений або відключений стан ланцюга. Лампа, що світиться, сигналізує про наявність напруги в мережі. Дана лампа кріпиться на DIN-рейку. Сигнальна лампа – це неонова лампа, в якій увімкнено резистор обмеження струму.

Розетка із заземленням на дін-рейку

Розетка із заземленням є в багатьох випадках обов'язковою умовою, прописаною в інструкції з експлуатації. Заземлення дозволяє захистити користувачів та побутову техніку від можливих проблем. Наприклад, у разі короткого замикання або руйнування ізоляції проводів на корпус металевого приладу може подаватися напруга, що призводить до неприємних наслідків. За допомогою розетки заземлення ця напруга відводиться від корпусу приладів на землю за заземлюючим провідником.
