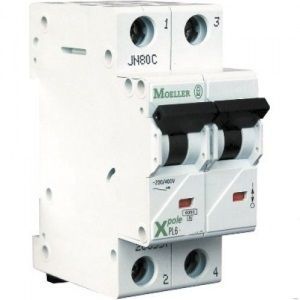

Автоматичний вимикач PL6 2p 6A, х-ка С, 6кА Eaton | Moeller, 286564
Вимикач автоматичний (EATON). Здійснює захист ланцюгів від перевантажень та короткого замикання. Миттєве розчеплення спрацьовує від 5Ін до 10Ін. Номінальний струм, що проводить вимикач складає 20А. У вимикача вимикаюча здатність 6кА. В основному ланцюзі два полюси.
Технічні характеристики
- Кількість полюсів: 2
- Номінальний струм: 6А
- Характеристика спрацьовування: С
- Вимикаюча здатність: 6кА
- Працює в електроустановках до: 1000В
Автоматичні вимикачі Eaton PL6 pdf
Відео автоматичні вимикачі Eaton|Moeller
Автоматичний вимикач Moeller PL6-C6/2
|
Виробник |
Німеччина |
|
Вид товару |
Автоматичний вимикач |
|
Виконання |
Модульне |
|
Кількість полюсів |
2P |
|
Маркування |
Автоматичний вимикач Moeller PL6-C6/2
|
|
Максимальна комутаційна здатність |
6кА |
|
Ступінь захисту |
IP20 |
|
Тип захисної характеристики (характеристика відключення) |
C |
|
Мінімальна робоча напруга |
12 В |
|
Сила струму |
50-60 Гц |
|
Номінальна напруга |
230 В (AC), 48 В (DC) |
|
Номінальний струм |
6 А |
|
Діаметр проводу, що підключається |
1-25 мм2 |
|
Клас струмообмеження |
3, висока селективність |
|
Нормативні документи |
IEC/EN 60898-2-2006 |
|
Положення під час монтажу |
на стандартну 35-мм DIN-рейку |
|
Затиск |
Болтові/хомутні |
|
Електрична довговічність |
10000 операцій |
|
Механічна довговічність |
20000 операцій |
|
Можливість додаткового монтажу приладдя |
Є |
|
Габаритні розміри (ШхВхГ) |
17,5x80x |
|
Маса одного модуля |
100 гр |
|
Умови експлуатації |
УХЛ4 |
Двополюсний автоматичний вимикач, який входить до базової серії модульних захисних пристроїв. Сучасний засіб для комутації та захисту однофазних електричних ланцюгів у житлових та нежитлових будинках. Залежно від номіналу, застосовується для різних цілей та ліній. Допускається експлуатація у житлових будинках, квартирах, громадських та комерційних об'єктах, промислових будівлях, офісах.
Автомат 6А не відрізняється високою пропускною здатністю, проте може мати лінії сигналізації, аварійного зв'язку, освітлення, відеоспостереження або ланцюги з малопотужними споживачами. Максимальна потужність споживачів – 1,3 квт.
Особливості моделі:
- Корпус виготовлений із міцного ПВХ-композиту, що відрізняється підвищеною термостійкістю. Для запобігання іскрінню та прогоранню використовуються антипригарні пластини;
- Лицьова панель цільна, що робить корпус міцнішим;
- На передній стороні розміщуються два спарені важелі та індикатори положення контактів;
- Зверху та знизу передбачені клеми для приєднання провідників або шини (можливе довільне підключення);
- Елемент кріплення до DIN-рейки має 3-х позиційний фіксатор;
- Виробник передбачає підключення додаткових пристроїв.
Автомат 6А має такі характеристики:
- Двополюсний автомат – підходить для введення та розподілу електроенергії та розміщується у розподільчому щитку приміщень з однофазною мережею;
- Характеристика відключення С – контакти розмикаються при перевантаженні у 5-10 разів вище від номіналу всього за 1-10 секунд. Даний параметр дозволяє експлуатацію в ланцюгах з малими та середніми пусковими струмами;
- Струм відключення 6 кА – захист силових ліній житлового та громадського сектора, де опір ділянки лінії від підстанції до місця КЗ 0,04 Ома.
Для захисту використовується два розчіплювачі: Електромагнітний (не допускає пошкодження проводки та обмотки двигунів в результаті КЗ, спрацьовує миттєво), Тепловий (запобігає оплавленню проводки при впливі надструмів, спрацьовує протягом деякого часу). Дугогасна система, встановлена на кожному полюсі, додає зносостійкості контактів та інших механізмів.
Автор: МЕГА КАБЕЛЬ
