Автоматичний вимикач ETIMAT 6 3p C 32А (6 kA), ETI (Словенія) 2145519
Особливості серій ETIMAT 6 та ETIMAT 10 pdf каталог
Електрична безпека залежить від якості проводки, схеми її розміщення, правильності підбору номіналів, застосовних захисних пристроїв. Стандартний засіб для організації безпеки – Автоматичний вимикач 32 Ампера, що забезпечує захист від надструмів та коротких замикань. Забезпечує можливість ручної комутації за допомогою важелів на передній панелі.
Захист організований за допомогою двох розчіплювачів:
- Електромагнітний – запобігає пошкодженню проводки внаслідок дії КЗ. Складається із соленоїда, пов'язаного з механізмом розмикання. Струм, що проходить, створює електромагнітне поле, після чого соленоїд викидає сердечник і відключає автомат;
- Тепломеханічний – не допускає тривалої дії надструмів на проводку та обладнання. Складається з біметалічної пластини, яка нагрівається та згинається, задіявши механізм важеля. Для повторного вимкнення автомата слід дочекатися охолодження пластини.

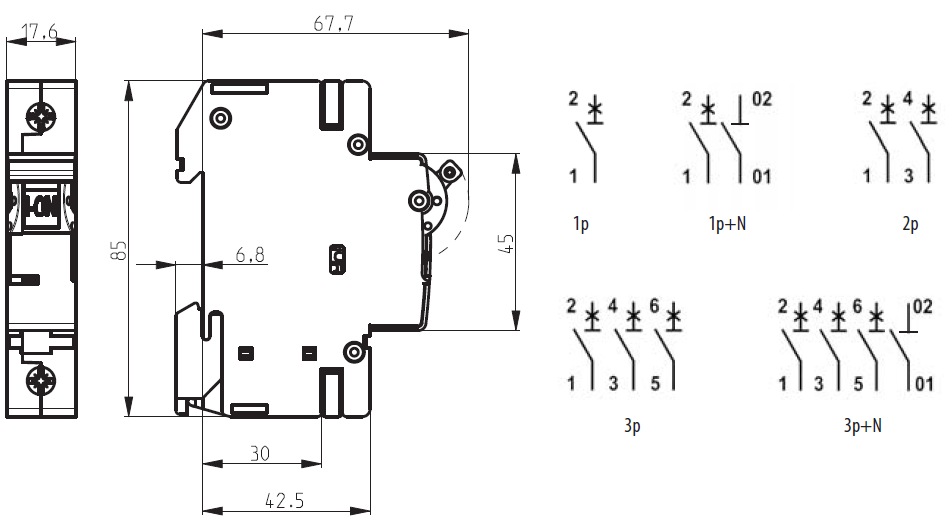

Характеристики
Триполюсний пристрій має номінал 32 А, що дозволяє встановлювати його в різних трифазних мережах з трьома або чотирма провідниками. Доступні такі способи підключення:
- Трикутник – потужність споживачів має перевищувати 36,5 кВт. Центральний провід відсутня;
- Зірка – потужність трохи більше 21,1 кВт. Середній провід позбавлений захисту, а фазні кабелі приєднуються до полюсів;
- Три однофазні дроти – підключення трьох однопровідних ліній до кожного полюса. Спрацювання аварійного захисту одному з них призводить до повного відключення автомата.
Автоматичний вимикач 32 ампера має характеристику відключення, при якій відключення у разі 5-10 кратного перевантаження відбувається протягом 1-10 секунд. Цей параметр обмежує використання автомата лише в ланцюгах з малими та середніми пусковими струмами. Максимальний струм КЗ 6 кА захищає лінії із опором ділянки від підстанції до місця КЗ 0,04 Ома. Для підключення застосовують гнучкі провідники або сполучні шини. Монтаж здійснюється на стандартну рейку ТН35 без застосування додаткових інструментів.
Автор: МЕГА КАБЕЛЬ
