Автоматический выключатель дифференциального тока АВДТ 34 C25 30мА IEK, MAD22-6-025-C-30
553.30грн
Серия
АВДТ34 (IEK)
Тип товара
Дифференциальный выключатель
Количество полюсов
4
Номинальный ток, А
25A
Характеристика отключения
C
Тип устройства
3 фазы + N (0)
Номинальное рабочее напряжение
230/400 V
Максимальный ток короткого замыкания
6 кА
Ток утечки
30mA
Описание
Описание
Автоматический выключатель дифференциального тока АВДТ 34 C25 30мА IEK со встроенной защитой от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Автоматический выключатель дифференциального тока АВДТ 34 C25 30мА IEK предназначен для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.
Технические характеристики
| Наименование параметра | Значение |
| Число полюсов | 3Р+N |
| Наличие защиты от сверхтоков | В каждом фазном полюсе |
| Номинальное рабочее напряжение Ue, В | 400 |
| Диапазон рабочих напряжений U, В | 50÷460 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток In, А | 25 |
| Номинальный отключающий дифференциальный ток (уставка) IΔn, мА | 30 |
| Номинальный не отключающий дифференциальный ток IΔn0, А | 0,5IΔn |
| Номинальная наибольшая коммутационная способность Icn, А | 6000 |
| Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока*, тип | А |
| Характеристика срабатывания от сверхтоков**, тип | С |
| Механическая износостойкость, циклов В-О, не менее | 10000 |
| Электрическая износостойкость, циклов В-О, не менее | 6000 |
| Максимальное сечение провода, присоединяемого к зажимам, мм² | 25 |
| Наличие драг. металлов: серебро, г/полюс | 0,8 |
| Масса, кг | 0,4 |
| Степень защиты по ГОСТ 14254 (МЭК 529) | IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ3.1 |
Особенности конструкции
 |
Увеличенный размер головки винта с универсальным шлицом под крестовую и шлицевую отвертку облегчает монтаж, предотвращает выпадение винтов при установке и обеспечивает необходимое усилие затяжки винтов. |  |
Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков занимает 4 стандартных модуля в щитке. |
 |
Механизм свободного расцепления новой конструкции, который обеспечивает быстрый разрыв главных контактов |  |
Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. |
 |
Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру |  |
Дугогасительные решетки с увеличенным количеством пластин, расположенные в каждом полюсе, позволяют достичь более эффективного гашения электрической дуги |
 |
Двойная искрогасящая решетка на выходе дугогасительной камеры повышает пожаробезопасность аппарата, препятствуя выбрасыванию продуктов горения наружу. |  |
Расширенный диапазон рабочих температур от –25 °С до +40 °С позволяет использовать выключатель в различных климатических зонах. |
 |
Номинальный условный ток короткого замыкания 6000 А |  |
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки |
 |
Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения. |  |
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения |
 |
Реализована возможность двойного одновременного присоединения как шиной (pin или fork), так и гибким проводником сечением до 25 мм². |  |
Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ |
 |
На корпусе нанесена маркировка клеммных зажимов и подписаны Сеть/Нагрузка, что позволяет избежать ошибок при монтаже. |

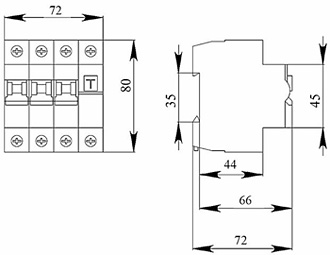

Габаритные размеры
Характеристики
Серия
АВДТ34 (IEK)
Тип товара
Дифференциальный выключатель
Количество полюсов
4
Номинальный ток, А
25A
Характеристика отключения
Тип А - с самой большой чувствительностью. Тепловой расцепитель в автоматах с характеристикой А срабатывает при превышении силой тока номинала АВ на 30%.
Тип B имеют меньшую чувствительность, чем A. Электромагнитный расцепитель срабатывает при превышении номинального тока на 200%.
Автоматы типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у остальных. Автомат срабатывает когда ток превышает номинальную величину в 5 раз.
Тип D имеют самую высокую перегрузочную способность. Для срабатывания нужно, чтобы номинал по электротоку автомата был превышен в 10 раз.
Тип K распространен гораздо меньше, для цепи переменного тока показатель должен превышать номинальный в 12 раз, а для постоянного – в 18.
Приборы типа Z имеют разные токи срабатывания расцепления. В цепях переменного тока для отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – должна быть в 4,5 раза больше номинальной.
C
Тип устройства
3 фазы + N (0)
Номинальное рабочее напряжение
230/400 V
Максимальный ток короткого замыкания
Предельный ток короткого замыкания показывает максимальное значение тока, при котором автоматический выключатель выполнит свою защитную функцию и разомкнет контакты, обесточив и защитив тем самым проводку и подключенные к ней электроприборы.
6 кА
Ток утечки
30mA
Чувствительность
А (Чувствительность к переменному пульсирующему току)
